¶ CNC Fräse
Die CNC Fräse wird handgeführt. Sie orientiert sich im Raum mithilfe verschiedener Kameras. Dazu nutzt sie das Domino-Muster, entweder auf der vorhanden Unterlage oder auf dem zu fräsenden Material selbst beklebt mit Domino-Klebeband.
Zur Einspannung/Positionierung der zu fräsenden Platte: Workstation-Halterung hochklappen, Höhe einstellen, sodass die Höhe der Platte der vorhanden Unterlage entspricht. Zur Befestigung kann die Platte mit doppelseitigem Klebeband befestigt werden.
¶ Scannen
- Fräse einschalten
- Unterlage scannen: auf Display "Scannen" drücken. Mit grünem Knopf "START" das Scannen starten
- während des Scannes: Mit der Kamera der Fräse die Dominos abfahren. Erkannte Dominos werden auf dem Display der Fräse farblich markiert. Es ist nicht nötig alle Dominos zu erfassen, es reicht einen großen Teil der Dominos zu scannen.
- Zum Schluss mit grünem Knopf "BESTÄTIGEN" drücken
- Nun wechselt die Kamera zu der Anzeige, was direkt unter der Fräse ist.
¶ Gestalten
¶ Erstellen
- Verschiedene Formen sind vorgegeben, z.B. Kreis oder Texte. Mit einem Stift kann man auch Polygone zeichnen.
- Mit USB-Stick können auch eigene SVG-Bildern geladen werden
- Größe und Position wählen (Anweisungen auf Display befolgen)
- Zum Schluss mit grünem Knopf "Bestätigen"
¶ Fräsen
- Frästiefe: Tiefe einstellen, (z.B. aircut: Demonstration in der Luft)
- Kontur: Innen / außen / Auf der Linie / Tasche / Hilfslinie (s.Unten)
- Versatz: entweder genau auf Linie oder etwas abseits
- Fräser: Bohrerdicke eingeben
- z-Touch: automatisch herunterfahren bis berühren
- Vorschub: Geschwindigkeit mit der Fräse selbst fährt (z.B.: 125 eintauchen / 400 auto)
- Staubsauger einstecken und einschalten
- EIN-Knopf Fräse (vorne)
- Fräse ABSENKEN: Grüner Knopf (wenn länger drücken, dann Auto-Modus)
- an Linie entlang fahren und fräsen
- Fräse HOCHHEBEN: Orangener Knopf
- AUS-Knopf Fräse (vorne)
- Staubsauger AUS
¶ Weiteres
- Fräser wechseln: Werkzeug Imbus & Schraubenschlüssel: öffnen und Kopf wechseln (mehrere Schritte, am besten kurz zeigen lassen)
- (Aufnehmer auch wechselbar)
- vorhandene Fräskopf-Größen: 8mm, 3/8mm, 1/8mm
- Tipps zur eigenen Gestaltung von Vorlagen: Kodierung der Farben

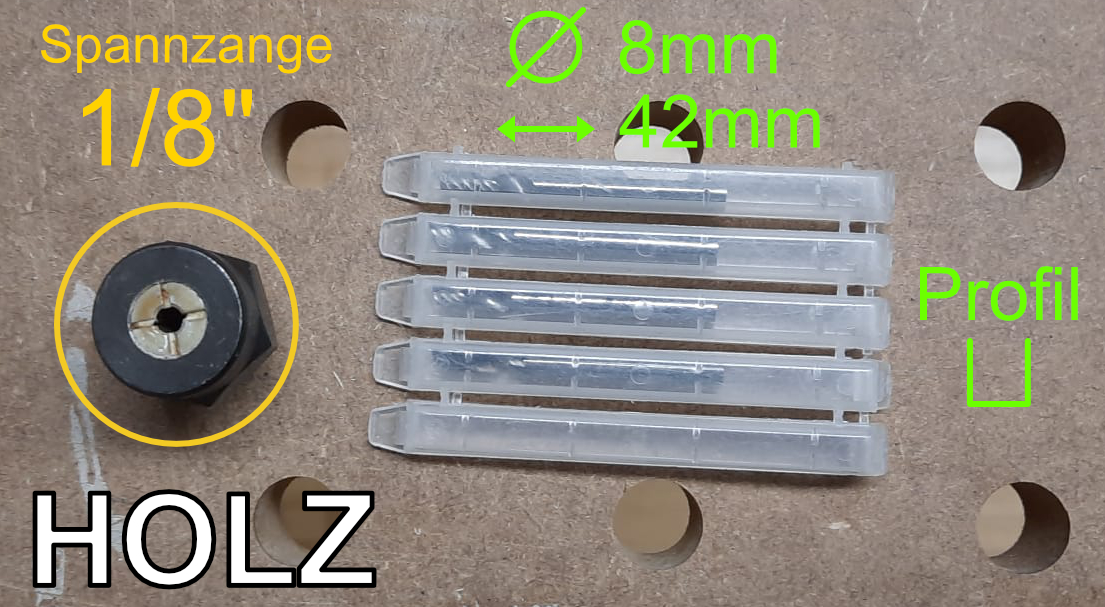

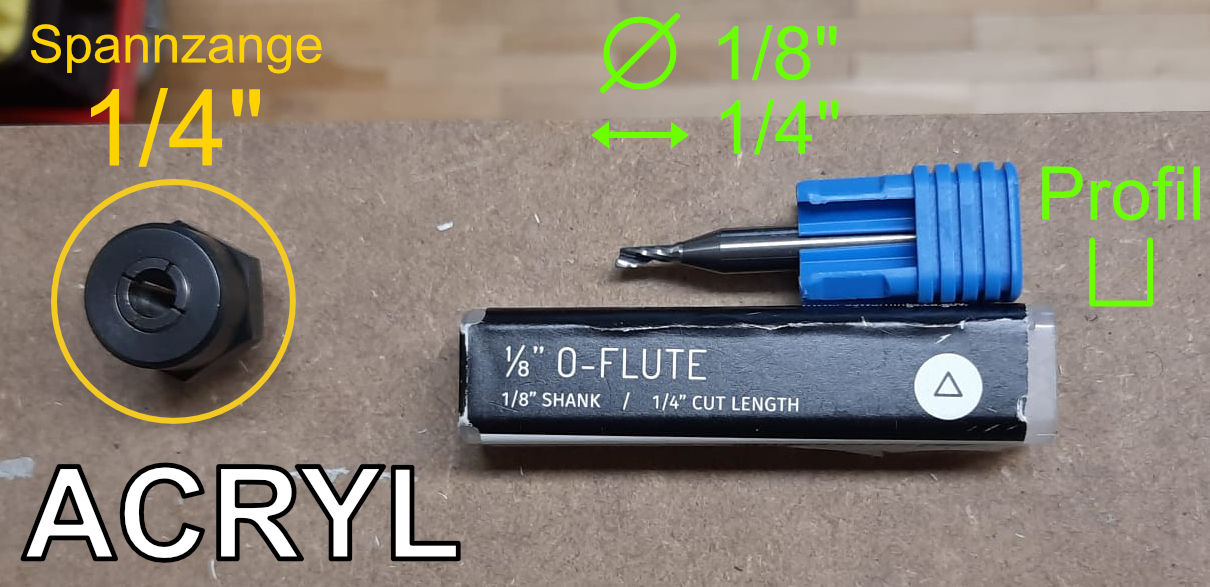

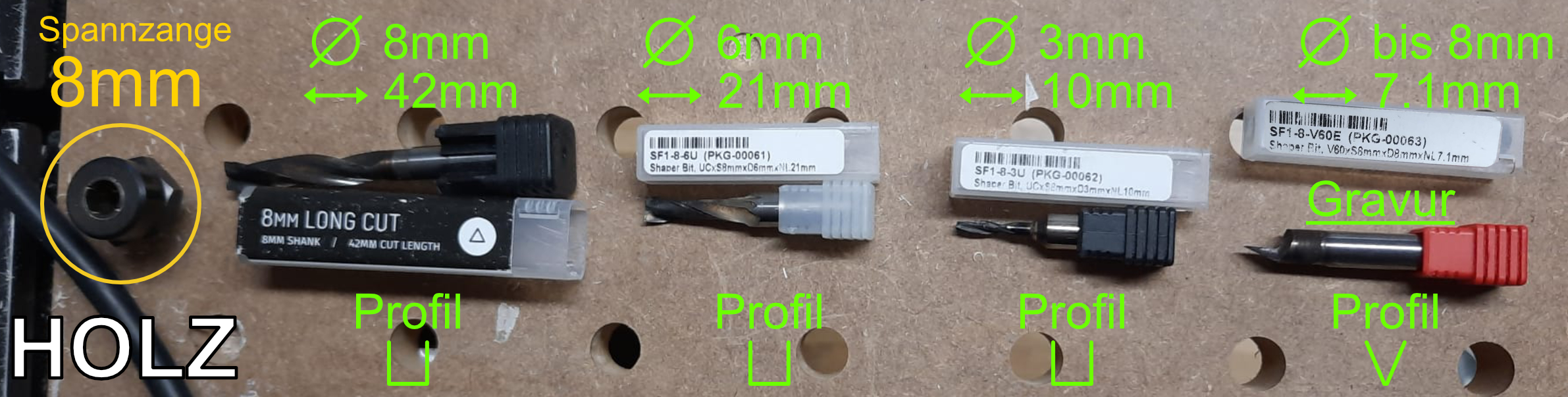

¶ Übersicht Bohrköpfe
